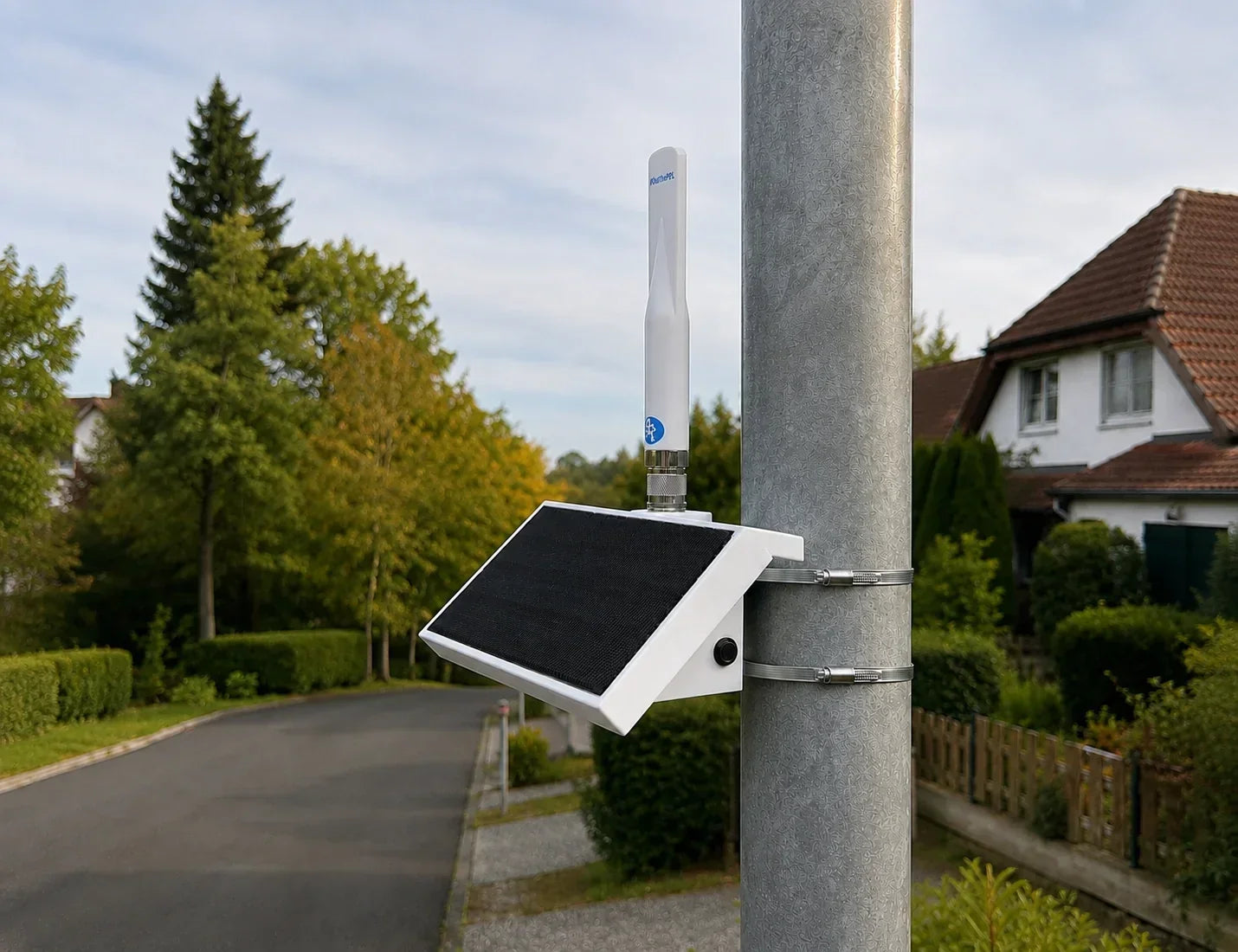

Auf den ersten Blick sieht ein solarbetriebener Outdoor-Meshtastic-Knoten aus wie eine kompakte, wetterfeste Box mit einem kleinen Solarpanel und einer externen Antenne. Er hat kein Display, keine Tastatur und keinen SIM-Kartensteckplatz. Doch einmal installiert, wird er Teil eines Kommunikationsnetzwerks, das ohne Mobilfunkdienst, Wi-Fi oder Internetzugang weiterbetrieben werden kann.
Diese Idee ist das Herzstück von Meshtastic – einem Open-Source-Projekt, das stromsparende LoRa-Funkgeräte verwendet, um dezentrale Mesh-Netzwerke zu erstellen. Anstatt auf Mobilfunkbetreiber oder Internetinfrastruktur angewiesen zu sein, kommunizieren einzelne Funkknoten direkt miteinander und leiten Nachrichten bei Bedarf über das Netzwerk weiter.
Was ist Meshtastic?
Meshtastic ist eine kostenlose Open-Source-Firmware, die auf kompatibler LoRa-Hardware läuft. Ein Knoten kann über Bluetooth mit einem Smartphone oder über USB mit einem Computer verbunden werden, sodass Benutzer Textnachrichten austauschen, Standortinformationen teilen und Telemetriedaten über das Mesh-Netzwerk senden können.
Im Gegensatz zu herkömmlichen Messaging-Apps benötigt Meshtastic keine Internetverbindung zwischen den Benutzern. Solange ein Pfad über andere kompatible Knoten besteht, können Nachrichten weiterhin über das Netzwerk übertragen werden.
Dies ist möglich, da jeder Knoten zwei Aufgaben gleichzeitig erfüllen kann:
- Kommunikation für seinen Besitzer;
- Weiterleitung des Datenverkehrs für andere Knoten.
Mit anderen Worten, jeder neue Knoten kann das Netzwerk stärken, anstatt sich ihm einfach nur anzuschließen.
Ein Mesh-Netzwerk verstehen
Das Wort Mesh bedeutet einfach, dass Geräte miteinander verbunden sind und nicht von einem einzigen zentralen Punkt abhängen.
Stellen Sie sich vier Häuser vor, die in einem Viertel verteilt sind. Wenn nur zwei von ihnen aufgrund von Entfernung oder Hindernissen direkt kommunizieren können, ermöglicht ein dritter Knoten dazwischen, dass Nachrichten Schritt für Schritt übertragen werden. Der Zwischenknoten empfängt das Paket und sendet es automatisch erneut.
Dieser Vorgang wird als Multi-Hop-Routing bezeichnet. Eine Nachricht kann mehrere Zwischenknoten durchlaufen, bevor sie ihr Ziel erreicht. Das Routing erfolgt automatisch, ohne dass Benutzer einen Pfad manuell auswählen müssen.
Eine praktische Konsequenz ist, dass die nutzbare Reichweite eines Netzwerks nicht auf die Funkreichweite eines einzelnen Geräts beschränkt ist. Wenn zusätzliche Knoten installiert werden, kann das gesamte Netzwerk schrittweise über ein viel größeres Gebiet erweitert werden.
Warum einen permanenten Outdoor-Knoten verwenden?
Viele Menschen beginnen mit einem tragbaren Meshtastic-Funkgerät, das sie beim Wandern, Camping oder Reisen mitnehmen. Tragbare Knoten funktionieren gut, bewegen sich aber mit dem Benutzer und müssen schließlich aufgeladen werden.
Ein fester Outdoor-Knoten dient einem anderen Zweck.
Er ist an einem Gebäude, Mast oder an einem anderen erhöhten Ort installiert, ist rund um die Uhr online und leitet den Verkehr kontinuierlich zwischen anderen Geräten weiter. Er wird effektiv Teil der Netzwerkinfrastruktur und nicht nur ein weiterer Teilnehmer.
Je mehr permanente Relaisknoten an geeigneten Standorten verfügbar sind, desto einfacher wird es für mobile Benutzer, Nachrichten über größere Entfernungen auszutauschen.
Deshalb entwickeln sich viele Community-Mesh-Netzwerke schrittweise von einer Handvoll tragbarer Funkgeräte zu einer Sammlung strategisch platzierter Outdoor-Knoten.
Warum Solarenergie sinnvoll ist
Ein fest installierter Knoten ist am nützlichsten, wenn er kontinuierlich und ohne regelmäßige Wartung betrieben werden kann.
Das Verlegen von Stromkabeln ist nicht immer praktisch. Einige Installationsorte können weit von Steckdosen entfernt sein, während andere speziell ausgewählt werden, weil sie eine bessere Funkposition bieten und nicht einen bequemen Zugang zur Netzstromversorgung.
Die Verwendung eines Solarpanels zusammen mit einer wiederaufladbaren Batterie ermöglicht es dem Knoten, seine eigene Energie zu erzeugen und zu speichern. Tagsüber lädt das Panel die Batterie auf. Nach Sonnenuntergang oder bei bewölktem Himmel arbeitet das System weiterhin mit der gespeicherten Energie.
Dieser Ansatz ermöglicht die Installation an Orten, an denen die Bereitstellung einer permanenten Stromversorgung sonst schwierig wäre.
Natürlich hängt der Solarbetrieb immer noch davon ab, dass über einen längeren Zeitraum genügend Sonnenlicht empfangen wird. Die Batterielaufzeit variiert je nach Wetterbedingungen, saisonalem Tageslicht, Funkaktivität und Stromverbrauch der Hardware.
Mehr als nur ein Radio
Obwohl er von außen einfach aussehen mag, kombiniert ein Solar-Powered Outdoor Meshtastic Node mehrere Komponenten zu einem einzigen eigenständigen System.
Ein wetterbeständiges Gehäuse schützt die Elektronik vor langfristiger Witterungseinfluss. Ein Solarpanel liefert Ladestrom. Eine wiederaufladbare Batterie speichert Energie für den Betrieb nach Einbruch der Dunkelheit. Ein LoRa-Funkgerät übernimmt die Kommunikation, während eine externe Antenne die Funkleistung maximiert.
Das Ergebnis ist eine kompakte Relaisstation, die monatelang mit sehr wenig Wartung über die gelegentliche Inspektion hinaus installiert bleiben kann.
Anstatt als Handfunkgerät zu fungieren, besteht seine Hauptaufgabe darin, das umgebende Mesh-Netzwerk stündlich leise zu stärken.
Im nächsten Abschnitt werden wir das Gerät von innen betrachten und untersuchen, wie seine Hauptkomponenten – vom Solarladesystem bis zur RAK Wireless-Plattform und der Außenantenne – zusammenarbeiten, um den Knoten kontinuierlich am Laufen zu halten.
Im Inneren eines solarbetriebenen Outdoor-Meshtastic-Knotens
Von außen betrachtet wirkt ein solarbetriebener Outdoor-Meshtastic-Knoten recht einfach. Ein kompaktes Gehäuse, ein Solarpanel an der Vorderseite, eine Antenne oben und eine Montagehalterung hinten. Der Großteil der interessanten Technik ist im Inneren verborgen.
Anstatt eine Sammlung separater Zubehörteile zu sein, ist das Gerät als vollständiges System konzipiert. Jede Komponente – von der Funkhardware bis zur Ladeelektronik – hat einen bestimmten Zweck, und jede trägt dazu bei, dass der Knoten lange Zeit im Freien mit minimalem Wartungsaufwand betrieben werden kann.
Die RAK Wireless Plattform
Im Herzen des Knotens befindet sich die RAK Wireless Plattform, bestehend aus dem RAK19003 Mini Base Board und dem RAK4631 Core Module.
Der RAK4631 kombiniert zwei Schlüsselkomponenten: den Nordic Semiconductor nRF52840 Mikrocontroller und den Semtech SX1262 LoRa Transceiver. Zusammen liefern sie die für die Meshtastic-Firmware erforderliche Rechenleistung bei bemerkenswert geringem Energieverbrauch.
Der geringe Stromverbrauch ist einer der Hauptgründe, warum der RAK4631 zu einer beliebten Wahl für permanente Outdoor-Meshtastic-Installationen geworden ist. Im Vergleich zu vielen ESP32-basierten LoRa-Boards verbraucht nRF52-Hardware im Leerlauf des Funkgeräts typischerweise viel weniger Strom, was dazu beiträgt, die Batterielebensdauer zwischen den Ladezyklen zu verlängern.
Die Hardware wird von der offiziellen Meshtastic-Firmware vollständig unterstützt und kann mit der Meshtastic-Mobil-App oder über den Web-Client via USB konfiguriert werden.
Entwickelt für geringen Stromverbrauch. Solarpanels und Batterien ziehen oft die größte Aufmerksamkeit auf sich, aber beide wären nicht besonders nützlich, wenn das Funkgerät selbst zu viel Energie benötigen würde.
Jedes elektronische Gerät verbraucht kontinuierlich Strom, auch wenn sehr wenig passiert. Bei einem fest installierten Funkgerät sammeln sich diese geringen Energiemengen über Wochen und Monate an.
Der Einsatz effizienter Hardware ermöglicht es dem gesamten System, kompakt zu bleiben. Anstatt sich auf ein großes Solarpanel oder eine überdimensionierte Batterie zu verlassen, reduziert der Knoten den Energieverbrauch, wo immer dies möglich ist. Dieses Gleichgewicht zwischen Energieerzeugung, Speicherung und Verbrauch macht den kontinuierlichen Outdoor-Betrieb praktisch.
Natürlich ist der Stromverbrauch nie völlig fest. Faktoren wie Nachrichtenverkehr, Bluetooth-Aktivität, Sendeleistung und Konfigurationseinstellungen beeinflussen alle, wie viel Energie das Funkgerät verbraucht.
Solarladung mit MPPT
Das integrierte ETFE-Solarpanel liefert die Energie, die benötigt wird, um den Akku während des normalen Betriebs im Freien geladen zu halten.
Anstatt das Panel direkt an die Batterie anzuschließen, verwendet der Knoten einen MPPT (Maximum Power Point Tracking) Laderegler. Die MPPT-Technologie passt den elektrischen Betriebspunkt des Solarpanels kontinuierlich an, sodass es bei wechselnden Sonnenlichtbedingungen effizienter Energie gewinnen kann.
In der Praxis bedeutet dies, dass das Ladesystem das verfügbare Sonnenlicht besser nutzen kann als eine einfachere Ladeschaltung, insbesondere bei wechselndem Wetter oder teilweiser Bewölkung.
Wie jedes solarbetriebene Gerät hängt die Leistung jedoch immer noch von den Umgebungsbedingungen ab. Die erzeugte Energiemenge variiert im Laufe des Tages und ändert sich mit der Jahreszeit, dem Tageslicht, der Ausrichtung des Panels, der Beschattung und dem lokalen Wetter.
Ein Akku mit hoher Kapazität. Die tagsüber gesammelte Energie wird in zwei LG 21700 Lithium-Ionen-Zellen mit einer kombinierten Kapazität von mehr als 10.000 mAh gespeichert.
Der Akku ermöglicht es dem Knoten, über Nacht und während Schlechtwetterperioden, in denen der Solarstrom begrenzt ist, weiter zu funktionieren. Unter günstigen Bedingungen und je nach Funkaktivität kann ein vollständig geladener Akku den Knoten bis zu 30 Tage oder länger ohne zusätzliche Solarladung betreiben.
Die tatsächliche Betriebszeit variiert erheblich. Häufige Nachrichtenweiterleitung, höhere Sendeleistung, aktive Bluetooth-Verbindungen und niedrigere Temperaturen erhöhen den Energieverbrauch. Da sich jedes Mesh-Netzwerk anders verhält, sollte die Laufzeit immer als Schätzung und nicht als garantierter Wert betrachtet werden.
Automatische Umschaltung zwischen Solar- und USB-Stromversorgung. Eine praktische Funktion des Knotens ist seine Fähigkeit, automatisch zwischen Solar- und USB-Stromversorgung umzuschalten.
Während des normalen Betriebs im Freien lädt das System über das Solarpanel, sobald ausreichend Sonnenlicht zur Verfügung steht.
Wenn ein USB-C-Kabel angeschlossen wird – zum Beispiel während der Erstinstallation, Firmware-Updates oder Indoor-Tests – deaktiviert das Ladesystem automatisch die Solarladung und wird stattdessen über USB-Strom versorgt. Es sind keine Schalter oder manuelle Konfigurationen erforderlich.
Sobald das USB-Kabel entfernt wird, kehrt der Knoten zum normalen solarbetriebenen Betrieb zurück.
Obwohl dieser Vorgang vollständig im Hintergrund abläuft, macht er den täglichen Gebrauch viel bequemer, insbesondere wenn gelegentliche Wartungsarbeiten erforderlich sind.
Die Außenantenne
Ein Funkgerät ist nur so effektiv wie seine Antenne.
Der Knoten wird mit einer echten 5 dBi Außenantenne geliefert, die für den Betrieb im ausgewählten Frequenzband ausgelegt ist – 868 MHz für Europa oder 915 MHz für Regionen, die das ISM 915 MHz Band verwenden.
Während die Funkreichweite von vielen Faktoren abhängt, hat die Antennenplatzierung in der Regel einen größeren Einfluss als die Sendeleistung allein. Die Installation der Antenne an einem erhöhten Ort mit freier Sicht auf die Umgebung führt oft zu einer viel größeren Verbesserung als die Erhöhung der Sendeleistung.
Aus diesem Grund werden Outdoor-Knoten häufig auf Dächern, Masten oder hohen Außenwänden montiert, wo die Antenne die bestmögliche Exposition hat.
Wie bei jedem LoRa-Gerät sollte die Antenne immer vor dem Einschalten des Funkgeräts angeschlossen werden. Der Betrieb eines Senders ohne angeschlossene Antenne kann die HF-Ausgangsstufe beschädigen.
Für Außenbedingungen gebaut. Elektronische Hardware, die für den Innenbereich entwickelt wurde, überlebt selten lange, wenn sie ständig Sonnenlicht, Regen und Temperaturschwankungen ausgesetzt ist.
Um die internen Komponenten zu schützen, wird das Gehäuse aus ASA (Acrylnitril-Styrol-Acrylat) hergestellt, einem Material, das aufgrund seiner Beständigkeit gegen UV-Strahlung und Witterungseinflüsse in Außenanwendungen weit verbreitet ist.
Im Vergleich zu gängigen 3D-Druckmaterialien wie PLA behält ASA seine mechanischen Eigenschaften bei längerer Exposition im Freien viel besser bei und wird nach längerer Sonneneinstrahlung weniger spröde.
Wie viele funktionale Außengehäuse dient sein Zweck der Haltbarkeit und nicht dem Aussehen. Kleine Abweichungen in der Oberflächenstruktur sind ein normales Ergebnis des 3D-Druckprozesses und beeinträchtigen die Leistung nicht.
Im nächsten Abschnitt werden wir uns ansehen, wo ein solarbetriebener Outdoor-Meshtastic-Knoten installiert werden sollte und warum die Wahl des richtigen Standorts einen größeren Einfluss auf die Netzwerkleistung haben kann als die Funkhardware selbst.
Die beste Leistung aus Ihrem solarbetriebenen Outdoor-Meshtastic-Knoten herausholen
Selbst die effizienteste Hardware kann einen schlechten Installationsort nicht kompensieren. Bei der LoRa-Kommunikation, bei der Funksignale unter günstigen Bedingungen mehrere Kilometer zurücklegen können, hat die Position der Antenne oft einen größeren Einfluss als das Funkgerät selbst.
Ein gut platzierter Knoten kann zu einem wichtigen Glied in einem lokalen Mesh-Netzwerk werden. Dasselbe Gerät, das an einem ungeeigneten Ort installiert ist, deckt möglicherweise nur einen Bruchteil dieser Fläche ab.
Glücklicherweise ist die Wahl eines guten Standorts in der Regel einfach, sobald man ein paar grundlegende Prinzipien verstanden hat.
Höhe ist wichtiger als Leistung
Einer der größten Vorteile der LoRa-Technologie ist ihre Fähigkeit, über große Entfernungen mit relativ geringer Sendeleistung zu kommunizieren. Um diese Fähigkeit optimal zu nutzen, benötigt die Antenne einen freien Funkweg.
Im Allgemeinen verbessert die Installation eines Knotens höher über dem Boden die Abdeckung. Dächer, Außenwände, Masten und Antennenträger liefern in der Regel bessere Ergebnisse als bodennahe Standorte oder Bereiche, die von Gebäuden umgeben sind.
Der Grund ist einfach. Jedes Hindernis zwischen zwei Funkgeräten – Wände, Bäume, Hügel oder sogar nahe gelegene Gebäude – kann das Signal schwächen oder blockieren. Die Reduzierung dieser Hindernisse ist oft weitaus effektiver als die Erhöhung der Sendeleistung.
Deshalb bezeichnen erfahrene Meshtastic-Benutzer die Antennenplatzierung oft als den wichtigsten Faktor, der die Netzwerkleistung beeinflusst.
Sorgen Sie für ausreichend Sonnenlicht für das Solarpanel
Das Funkgerät benötigt zwar sehr wenig Energie, muss aber die verbrauchte Energie trotzdem ersetzen.
Aus diesem Grund sollte das Solarpanel den ganzen Tag über so viel direktes Sonnenlicht wie möglich empfangen. Vermeiden Sie es, den Knoten unter Dachüberhängen, dichten Ästen oder anderen Objekten zu platzieren, die lange Schattenperioden erzeugen.
Auch saisonale Veränderungen sollten berücksichtigt werden. Ein Standort, der im Sommer volle Sonne erhält, kann im Winter, wenn die Sonne tiefer am Himmel steht, beschattet werden.
Wenn mehrere Installationsorte eine ähnliche Funkabdeckung bieten, wird die Wahl des Ortes mit besserer Sonneneinstrahlung in der Regel einen zuverlässigeren Ganzjahresbetrieb ermöglichen.
Wetter ist ein geringeres Problem als Hindernisse
Das Gehäuse ist für die permanente Installation im Freien konzipiert, sodass gelegentlicher Regen, Schnee oder Temperaturänderungen Teil seiner vorgesehenen Betriebsumgebung sind.
Funksignale werden jedoch viel stärker von der umgebenden Landschaft als vom Wetter selbst beeinflusst.
Große Gebäude, dichte Wälder und steiles Gelände können die Abdeckung beeinträchtigen, selbst wenn der Knoten perfekt funktioniert. Im Gegensatz dazu sorgt eine Antenne, die über nahe gelegenen Hindernissen montiert ist, oft für eine zuverlässige Kommunikation über viel größere Entfernungen.
Da jeder Standort anders ist, gibt es keine universelle maximale Reichweite. Urbane Umgebungen, Waldgebiete und offenes Gelände führen zu sehr unterschiedlichen Ergebnissen.
Die Installation dauert nur wenige Minuten
Nachdem ein geeigneter Standort ausgewählt wurde, ist die Installation unkompliziert.
Befestigen Sie die Montagehalterung sicher an einer Wand, einem Zaun, einem Mast oder einer anderen stabilen Struktur. Installieren Sie die Antenne und stellen Sie sicher, dass sie fest verbunden ist, bevor Sie das Funkgerät einschalten. Positionieren Sie abschließend das Solarpanel so, dass es eine möglichst freie Sicht auf den Himmel hat.
Die integrierten Montageschlitze erleichtern die Befestigung des Gehäuses mit kompatiblen Montageteilen, während optionale Montagesätze die Installation an Masten oder anderen Strukturen ermöglichen.
Nachdem die Hardware installiert ist, ist nur noch eine grundlegende Softwarekonfiguration erforderlich.
Erstmalige Einrichtung
Der Knoten wird mit bereits installierter Meshtastic-Firmware geliefert, sodass das Gerät vor dem ersten Gebrauch nicht geflasht werden muss.
Nach dem Einschalten des Knotens öffnen Sie einfach die Meshtastic-App auf einem kompatiblen Smartphone und stellen Sie eine Verbindung über Bluetooth her. Das Funkgerät kann auch über USB mit dem offiziellen Meshtastic Web-Client konfiguriert werden.
Die meisten Benutzer müssen nur wenige grundlegende Schritte ausführen:
- Verbindung zum Knoten herstellen;
- überprüfen, ob die richtige regionale Frequenz ausgewählt ist;
- einen Gerätenamen wählen;
- ggf. optionale Funkeinstellungen anpassen.
Nach der Konfiguration nimmt der Knoten automatisch am Mesh-Netzwerk teil.
Wo macht ein Solarknoten den größten Unterschied?
Obwohl tragbare Meshtastic-Funkgeräte oft die größte Aufmerksamkeit erhalten, sind fest installierte Outdoor-Knoten das, was einzelne Geräte allmählich in ein echtes Kommunikationsnetzwerk verwandelt.
Ein fest installiertes Relaisknoten kann in vielen Situationen nützlich sein, darunter:
- Erweiterung der Abdeckung rund um ein Haus oder eine Nachbarschaft;
- Verbinden von Gebäuden auf demselben Grundstück;
- Verbesserung der Kommunikation auf Bauernhöfen oder ländlichem Gebiet;
- Unterstützung lokaler Community-Mesh-Netzwerke;
- Bereitstellung zusätzlicher Netzwerkabdeckung für Wander- oder Erholungsgebiete im Freien;
- Schaffung eines Kommunikationspfades, wo Mobilfunkabdeckung unzuverlässig ist.
Jede Installation stärkt das umgebende Mesh, indem sie einen weiteren Punkt bereitstellt, über den kompatible Geräte Nachrichten austauschen können.
Eine praktische Ergänzung für jedes Meshtastic-Netzwerk
Ein solarbetriebener Outdoor-Meshtastic-Knoten soll Smartphones, Mobilfunknetze oder traditionelle Internetdienste nicht ersetzen. Stattdessen dient er einem anderen Zweck: der Bereitstellung einer zuverlässigen, stromsparenden Funkverbindung, wo immer kompatible Meshtastic-Geräte in Reichweite sind.
Durch die Kombination einer energieeffizienten RAK Wireless-Plattform, eines integrierten Solarladesystems, eines Hochleistungsakkus und eines wetterfesten Gehäuses ist der Knoten für den langfristigen Außenbetrieb mit minimalem Wartungsaufwand konzipiert.
Für einzelne Benutzer kann er die Abdeckung rund um ein Haus oder ein entferntes Grundstück erweitern. Für Gemeinden wird jeder fest installierte Knoten zu einem weiteren Baustein in einem größeren dezentralen Mesh-Netzwerk.
Je mehr Knoten an geeigneten Standorten hinzugefügt werden, desto natürlicher wächst das Netzwerk – ein Relais nach dem anderen.
